圓柱螺旋彈簧的畫法

圓柱螺旋彈簧的畫法
1．圓柱螺旋彈簧畫法規定
??? 圓柱螺旋彈簧的真實投影比較復雜，為了畫圖方便，國家標準“彈簧畫法”（GB4459．4一84）中作了如下規定：
??? （1）在平行于螺旋彈簧軸線的投影面的視圖中，其各圈的輪廓應畫成直線。
??? （2）螺旋彈簧均可畫成右旋，但左旋螺旋彈簧必須注出旋向“左”字。
?? （3）螺旋壓縮彈簧，如要求兩端圈并緊且磨平時，不論支承圈的圈數多少和未端貼緊情況如何，均按圖所示的形式繪制。
?? （4）有效圈在四圈以上的螺旋彈簧中間部分可以省略，圓柱螺旋彈簧中間部分省略后，允許適當縮短圖形的長度。

2．圓柱螺旋彈簧畫法

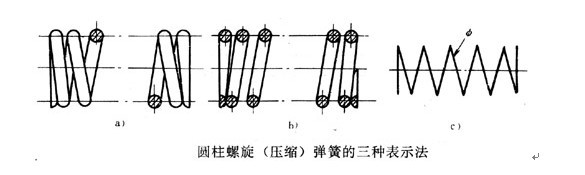

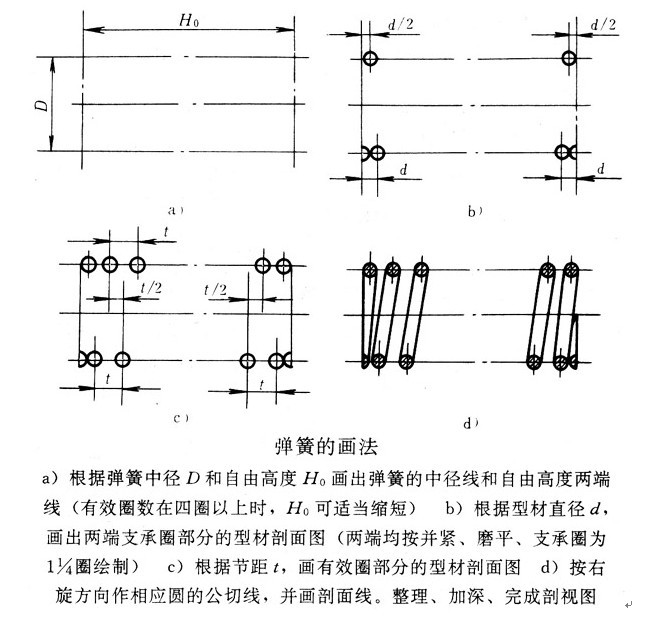

??? 上圖a、b、c所示分別為圓柱螺旋壓縮彈簧的三種表示法：視圖、剖視圖和示意圖。下圖則示出了圓柱螺旋壓縮彈簧剖視圖的具體畫圖方法和步驟。
??? 當需要畫成外形視圖時，前三步的畫法與上述剖視圖的畫法相同，第四步按右旋方向作相應圓的外公切線，見下圖a。

3．彈簧零件圖

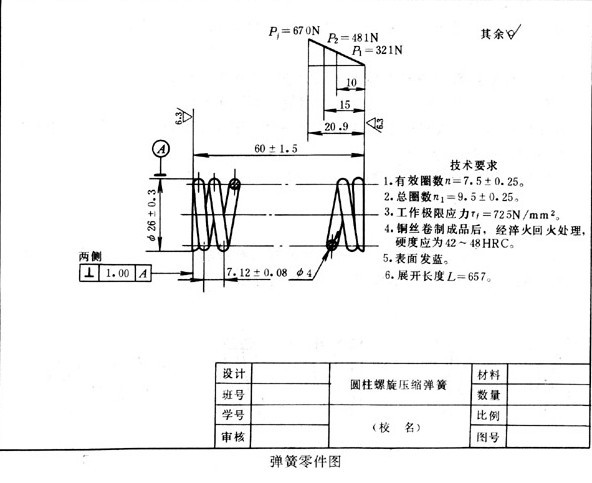

??? 下圖所示為圓柱螺旋壓縮彈簧的零件圖。彈簧零件圖上除了畫出必要的視圖外，一般還應包括如下內容：
??? （1）標注彈簧的參數。彈簧的參數應直接標注在圖形上，當直接標注有困難時可在“技術要求”中說明。
??? （2）表明彈簧的機械性能，一般用圖解方式表示彈簧的力學性能，圓柱螺旋壓縮彈簧和拉伸彈簧的力學性能曲線均畫成直線，標注在主視圖上方，并用粗實線繪制。
??? （3）當某些彈簧只需給定度要求時，允許不畫機械性能圖，而在“技術要求”中說明剛度要求。

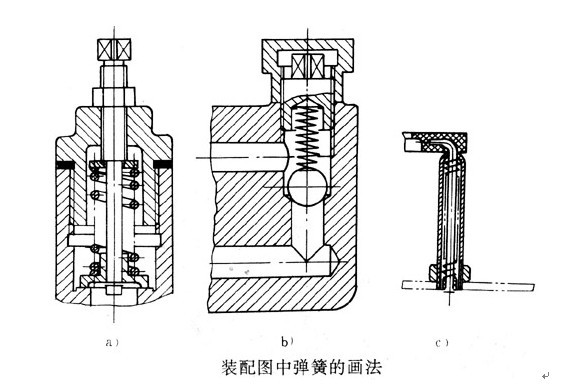

4．裝配圖中彈簧的畫法
??? （1）被彈簧擋住的結構一般不畫出，可見部分從彈簧的外輪廓線或從彈簧鋼絲剖面的中心線畫起，見圖a。
??? （2）型材直徑（或厚度）在圖形上等于或小于2mm的螺旋彈簧（碟形彈簧、片彈簧），允許用示意圖繪制，見圖c。
??? （3）當彈簧被剖切時，剖面直徑（或厚度）在圖形上等于或小于2mm時，可用涂黑表示，見圖b。
