彈簧的強度計算、穩定性計算

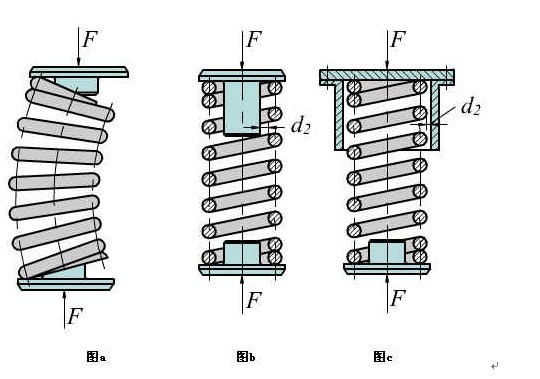

壓縮彈簧的長度較大時，受載后容易發生圖 a )所示的失穩現象，所以還應進行穩定性的驗算。

為了便于制造和避免失穩現象出現，通常建議彈簧的長徑比 b = H 0 /D 2 按下列情況取為：
　　 彈簧兩端均為回轉端時， b ≤2.6；
　　 彈簧兩端均為固定端時， b ≤5.3 ；
　　 彈簧兩端一端固定而另一端回轉時， b ≤3.7。
　　 如果 b 大于上述數值時，則必須進行穩定性計算，并限制彈簧載荷 F 小于失穩時的臨界載荷 F cr 。一般取 F = F cr /(2～2.5) ，其中臨界載荷可按下式計算：
F cr　 = C B kH 0

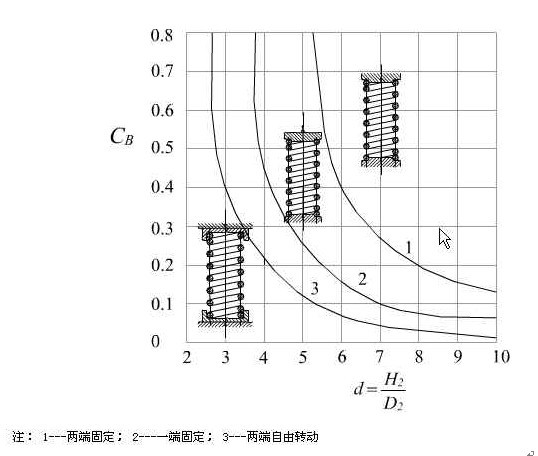

式中， C B 為不穩定系數，由下圖查取。
　　 如果 F > F c r ，應重新選擇有關參數，改變 b 值，提高 F cr 的大小，使其大于 F max 之值，以保證彈簧的穩定性。若受結構限制而不能改變參數時，就應該加裝圖 b )、 c )所示的導桿或導套，以免彈簧受載時產生側向彎曲。
